隨著半導體材料外延生長技術、半導體激光波導結構優化技術、腔面鈍化技術、高穩定性封裝技術、高效散熱技術水平的不斷提高，全球半導體(二極管)激光器的功率及光束質量飛速發展，集成商和系統安裝及設備供應商正在為二極管激光器提供越來越多的解決方案。下面，跟著光博會一起認識激光技術中的“隱形冠軍”——激光二極管。

　　激光二極管的構造和工作過程

　　激光二極管是上世紀60年代發明的一種光源半導體激光器，又稱鐳射管(Laser Diode)，通常簡稱為LD。其工作物質是半導體，屬于固態激光器，大部分激光二極管在結構上與一般二極管相似。

　　目前，激光二極管類型主要有單異質結(SH)、雙異質結(DH)和量子阱(QW)，市場上的產品能提供從紫外光到長波紅外光的各種波長：中心波長由器件結構和半導體材料決定。

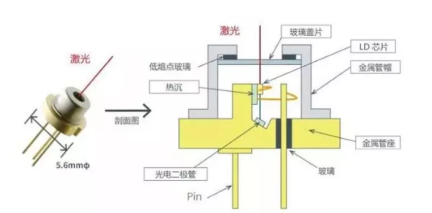

　　下面我們就以當前市面上最常見這種激光二極管實物為例，說明一下激光二極管的大致構造情況：

　　激光二極管LASER內包括四個部分：

　　第一部分是激光發射部分(可用LD表示)，它的作用是發射激光;

　　第二部分是光電二極管，是激光的接收反饋器(可用PD表示)，它的作用是接收、監測LD發出的激光(當然，若不需監測LD的輸出，PD部分則可不用)，此外這兩個部分還要一個共用公共電極。因此，通常激光二極管有三個電極;

　　第三部分是玻璃蓋片做的鏡頭，其作用是防塵還有諧振腔的用途;

　　第四部分是金屬外殼，主要固定、屏蔽外界干擾信號和散熱的作用。

　　工作過程

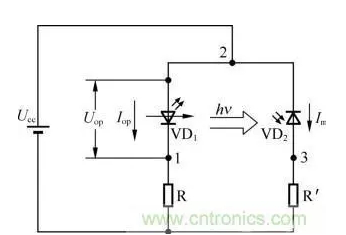

　　激光二極管的工作過程如下圖所示，對VD1來說是正向接法，對VD2來說是反向接法，引腳②接正電位;與VD1串聯的限流電阻R控制VD1的工作電流 Iop，也就是控制管子的發光功率;VD2受光后轉換出的光電流Im在串聯電阻R′上的電壓信號反映出發射光功率的大小，因此添加反饋控制電路即可達到穩定輸出光功率的目的。VD1和VD2封在一個管殼內是激光二極管的特點。

　　圖/激光二極管的工作過程
（圖片引用）

　　激光二極管的應用領域

　　從簡單的激光指示器到復雜的量子通信衛星，激光二極管無處不在。激光二極管由于具有直進性、微小光斑尺寸 、單色性、高光密度、壽命長、相干性 (coherent) 的這些特點，Laser在計算機上的光盤驅動器、激光打印機中的打印頭、條形碼掃描儀、激光測距、激光醫療、光纖通信、3D傳感和成像、舞臺燈光、激光手術、激光切割焊接和激光武器等設備中也得到了廣泛應用。

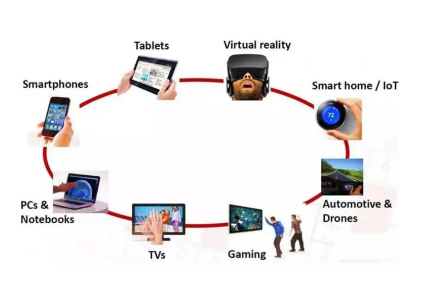

　　單個激光發射器提供的功率輸出范圍可以從毫瓦到幾瓦。每個激光發射器既可單獨使用，也能組合成激光二極管條，用于固態激光器的光泵浦，或集成到激光二極管模組中，滿足各種應用需求。下圖顯示了激光二極管技術在3D傳感和成像領域的典型應用示例，該技術的廣泛采用將徹底改變消費電子和汽車行業。

　　激光二極管使用注意事項

　　①激光二極管發射的激光有可能對人眼造成傷害。二極管工作時，嚴禁直接注視其端面，不能透過鏡片直視激光，也不能透過反視鏡觀察激光。

　　②驅動電路在電源通、斷時，要有防止浪涌電流的措施。用示波器測試驅動電路時，要先斷開電源后再連接示波器探頭，若在通電狀態下操作探頭測試。可能引入浪涌電流損壞激光二極管。

　　③在較高溫度下工作，會增大閥值電流，較低轉化頻率，加速器件的老化。在調整光輸入量時，要用光功率表檢測，防止超過大額定輸出。

　?、芗す舛O管屬于ESD靜電敏感器件，在人體有良好的情況下才可以拿取，防靜電可以采用防靜電手鐲的方法。

　　⑤激光器的輸出波長受工作電流與散熱的影響，要保持良好的散熱條件，降低工作時管芯的溫度。加散熱器防止激光二極管在工作中溫升過高。率表監測，防止超過最大額定輸出。
